AV Scaling and Conversion

Équipements de conversion et de calibrage (scaling) vidéo

Convertisseurs vidéo

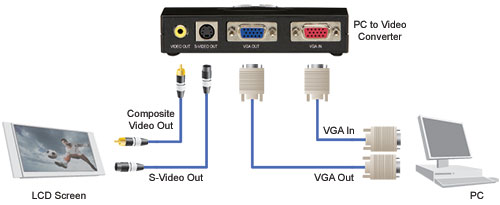

Video ConvertersLes convertisseurs vidéo à la base convertissent et reformatent les signaux d’une interface vidéo en un autre type d’interface vidéo, comme par exemple ceux qui permettent d’afficher les signaux vidéo VGA d’un ordinateur sur un écran de télévision NTSC ou PAL. Les convertisseurs vidéo de base ne sont ni des scalers ni des scan converters. Cela signifie que la résolution du signal vidéo en sortie est le même que le signal vidéo en entrée, ce qui peut poser un problème si vous essayez d’afficher la vidéo d’un PC sur un écran HDMI. Par conséquent, si vous réglez la résolution de votre PC sur 1 024 x 768 (XGA), l’image ne s’affichera pas sur votre écran HDMI. Dans ce cas, vous devez régler la résolution de votre PC sur 640 x 480 à 60 Hz (VGA interpétré en 576p), 1 280  x 720 à 60 Hz (WXGA interpré en 720p) ou sur 1 920 x 1 080 (1080p).

ScalersScalers

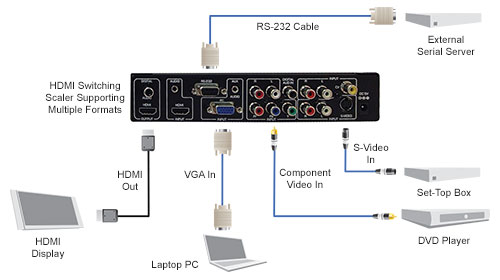

Un scaler est un équipement qui échantillonne un signal d’entrée et qui le redéfinit pour qu’il corresponde à la résolution et à la fréquence d’un écran. Certains scalers peuvent aussi convertir un signal en un format différent. Un convertisseur qui réduit la résolution vidéo est appelé scan converter. Les scalers sont particulièrement utiles si vous avez besoin d’envoyer sur un même écran des images provenant de sources vidéo analogique et vidéo numérique ; par exemple, dans certaines situations comme une présentation en public où vous n’avez pas nécessairement la possibilité de faire des réglages pour obtenir un affichage correct. Tout ce que vous avez à faire est de régler les résolutions en sortie pour que la résolution native corresponde à celle de l’écran connecté.

Un scaler qui prend en charge la commutation est une solution plus évoluée qui permet de commuter électroniquement la vidéo et qui laisse l’équipement faire automatiquement les ajustements nécessaires.
Généralement, le scaling signifie qu’il s’agit d’une conversion qui augmente la résolution. C’est un processus qui calcule le nombre de pixels de la source et l’ajuste avec précision pour qu’il corresponde à la résolution du nouvel écran. La technologie de désentrelacement avec compensation de mouvement redimensionne le signal de la source à la résolution désirée, ceci de manière intelligente et sans défaut ni distorsion. De plus, les scalers opèrent souvent des ajustements de fréquence de trame afin que l’image reste proportionnnelle et ne soit pas redimensionnée de manière incorrecte.
Il existe d’autres équipements qui dimensionnent les images pour des écrans plus grands et qui permettent de modifier et de faire pivoter des images pour les afficher sur des murs d’images comportant de nombreux écrans.

Émulateurs Ghosts et EDID

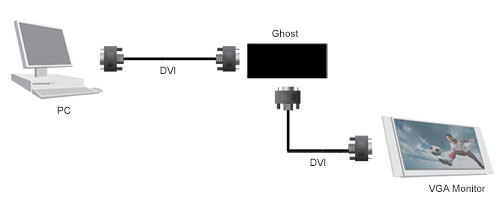

EDID Ghosts et ÉmulateursLes émulateurs Ghosts sont des outils pratiques qui permettent de résoudre les problèmes d’adaptation lorsque vous avez besoin de combiner des sources vidéo, des équipements de distribution et des écrans. L’EDID (Extended Display Identification Data) sont les données qui informent la carte graphique de votre ordinateur des caractéristiques de l’écran qui lui est raccordé telles que la résolution, la profondeur des couleurs, etc. L’écran envoie les données EDID DDC automatiquement et directement à l’ordinateur. Mais, parfois lorsque vous utilisez un équipement, comme un switch KVM, entre l’écran et l’ordinateur, les données ne passent pas. Il peut en résulter des écrans blancs, des problèmes de démarrage, de résolution, ou de couleurs. Dans ce cas, utilisez un Ghost. Le Ghost stockera les données de l’écran et les transmettra à la carte graphique.
