Quel Switch Ethernet Choisir? Comparatif Switch Ethernet

Quel Switch Ethernet Choisir?
Switch Manageable, Non Manageable ou Smart Switch

Black Box Explains

En ce qui concerne les options de gestion, les trois principales solutions possibles sont le suivantes : switch non manageable, switch manageable et Smart Switch. Votre choix dépendra essentiellement de l’ampleur de votre infrastructure et des possibilités de contrôle que vous recherchez.

Les Switches Manageables offrent des possibilités de configuration qui vous permettent de modifier et de gérer leur fonctionnement. Cela s’avère particulièrement utile pour identifier les problèmes, en cas de trafic multicast sur le réseau et si les temps d’arrêt coûtent cher. D’où l’importance d’opter pour des switches manageables. Le switch manageable constituent une solution abordable & plug-and-play, mais ils n’offrent pas d'avantages liés à un système d'administration de l'appareil. Ils sont logiquement dépourvus d'interface et d’options permettant d’en modifier les paramètres.

Il convient aussi d’adopter le commutateur spécifique à l’usage. Dans un contexte industriel rigoureux, les commutateurs Ethernet industriels vous apporteront toute la fiabilité dont vous avez besoin pour vos réseaux stratégiques soumis à des conditions extérieures les plus rudes.

Il est aussi important de comprendre le rôle d’un commutateur dans un réseau. Le commutateur est un appareil ultra-rapide qui assure la commutation de paquets pour recevoir, traiter et transmettre des données essentiellement vers plusieurs appareils installés sur un réseau local. Un commutateur LAN agit au niveau de la couche de liaison des données (niveau 2) ou de la couche réseau du modèle OSI. A ce titre, il prend en charge tous les types de protocoles, dont Spanning Tree Protocol (STP), Multiple Spanning Tree Protocol (MSTP), Rapid Spanning Tree Protocol (RSTP), Multiple MAC Registration Protocol (MMRP) et l’agrégation de liens.

TYPES DE COMMUTATEUR

1 - Switch Manageable

Les Switches Manageables privilégient la redondance. Ils assurent la qualité de service (QoS), qui priorise la bande passante pour les sous-ensembles de données, permettant ainsi l'affectation d’une plus grande bande passante par le réseau pour que les données IP soient traitées avec fluidité, et obtenir les données brutes sans interruption à l'aide d'un minimum de bande passante. Les Switches Manageables offrent également des protocoles supplémentaires tels que RSTP (Rapid Spanning Tree Protocol) afin de permettre un câblage alternatif et empêcher les boucles, qui sont habituellement la cause de dysfonctionnements du réseau. De plus, les Switches Manageables comportent également d’autres fonctions très puissantes, comme la gestion des VLANs, le LACP ou encore le multicast. Tout cela permet de prioriser, partitionner et organiser un réseau rapide fiable. Grâce au Switches Manageables, un changement de configuration est possible à tout moment pour par exemple transformer la partie de votre réseau en VLAN, selon vos besoins propres.

Quand et où l’utiliser ?

Les Switches Manageables sont destinés aux utilisateurs exigeant un temps de réponse de l’ordre de la milliseconde. Ils conviennent notamment aux entreprises souhaitant gérer leur réseau à distance et en toute sécurité. Les gestionnaires réseau peuvent ainsi assurer des performances et surtout, une fiabilité optimale.

Les Switches Manageables devraient être utilisés sur tout réseau ou segment de réseau où le trafic doit être surveillé et contrôlé. Ils autorisent un contrôle complet des données, de la bande passante et du trafic. Certains sont dotés de logements SFP, qui permettent l’extension du réseau sans tracas. En effet, les logements SFP multi-débits favorisent une extension souple du réseau. L'utilisateur peut ainsi utiliser des modules SFP 100Mbps et 1Gbps en monomode ou multimode, voire une combinaison des deux. Si les besoins évoluent, vous pourrez remplacer le module SFP et préserver ainsi votre investissement.

Resilient Ring Topologies

Resilient Ring Topologies Feature Fast Failover if a Primary Links Fails

Usages possibles pour les Switches Ethernet Manageables

    Transport - systèmes de transport intelligent (ITS)

    • Système permettant la gestion centralisée du trafic en zone métropolitaine
    • Réseaux Gigabit en fibre optique exploitant les commutateurs Ethernet pour servir plusieurs noeuds répartis sur toute une région urbaine, garantissant un haut débit sur de longues distances

    Réglages critiques - Surveillance et contrôle

    • Faire en sorte que les sondes d’alerte échangent des signaux par liaison Ethernet avec le centre de contrôle.
    • En exploitant le réseau en fibre optique existant, les signaux d’entrée/sortie peuvent être transférés sans câblage supplémentaire.

2 - Ethernet Switch Non Manageable

Les Ethernet Switches Non Manageables sont des appareils plug-and-play ne nécessitant aucune configuration complexe. Ces commutateurs permettent aux appareils Ethernet de communiquer entre eux (comme un PC ou une imprimante réseau) en offrant une connexion au réseau et en acheminant les données vers leurs dinstinations. Ils disposent d'une configuration fixe. A ce titre, elle ne peut être modifiée. Les paquets ne peuvent donc pas être priorisés en cas de besoin. Ils peuvent être installés sur une table ou montés au sein d'une baie. Ces switches constituent la solution la moins chère en termes de connectivité.

Le défaut majeur de ces systèmes dans les installations industrielles, c’est qu’ils ne prennent pas en charge le protocole IGMP et traitent le trafic multicast de la même manière que le trafic broadcast. Le réseau peut parfois être saturé en l’absence de contrôle ou en cas de "broadcast storm". Cette fonction s’avère particulièrement importante sur les réseaux industriels car le protocole Ethernet/IP repose lourdement sur le trafic multicast.

Quand et où l’utiliser ?

Les Ethernet Switches Non Manageables sont la plupart du temps utilisés pour relier les dispositifs d’extrémités aux réseaux, ou sur un petit réseau autonome ne comptant que quelques composants. Ils conviennent à n’importe quel réseau professionnel, pour simplifier, par exemple, l’installation des points d’accès sans fil et des caméras de surveillance IP. Ces commutateurs conviennent aussi aux installations privées, les bureaux personnels, les petites entreprises ou pour ajouter des groupes de travail temporaires aux réseaux plus vastes.

Est-il possible de configurer un Ethernet Switch Manageable comme étant Non Manageable ?

Il est possible d'opter pour un Ethernet Switch Manageable et de l’utiliser d’emblée comme un Ethernet Switch non Manageable. En utilisant le Switch Manageable en « mode ouvert », sans aucune configuration, l’appareil sera configuré pour le VLAN par défaut, où tous les ports font partie du VLAN par défaut. Grâce au Ethernet Switch Manageable, si vous souhaitez plus tard changer la configuration, vous pouvez toujours le faire et transformer la partie de votre réseau en VLAN selon vos besoins propres.

Usages possibles pour les Switches non Manageables

    Marine - Automatisation et contrôle

    • Optez pour un environnement Ethernet avec fibre optique offrant des fonctions de surveillance à distance pour réduire le nombre d’appels pour maintenace nécessaires.
    • Un accès, un contrôle et une surveillance à distance, toujours et partout.

    Energie - Automatisation et contrôle

    • Assurer la transmission de données sur de longues distances pour les grandes usines, une configuration et des transferts à haut débit plus faciles entre les machines ou vers la salle de commande principale.
    • Une transmission par fibre optique sur de longues distances pour les réseaux de vastes fermes éoliennes.

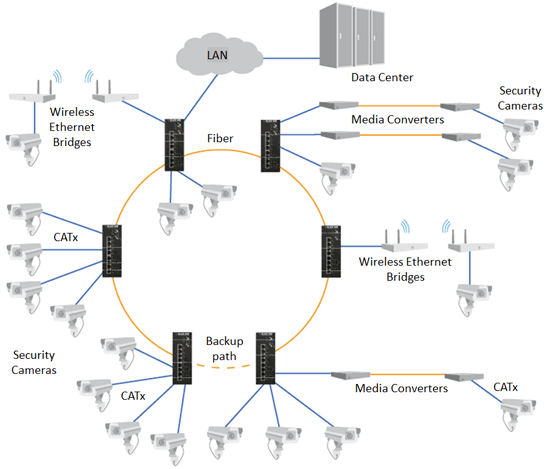

alpha ring redundant protocol

3 - Smart Switch

Les Ethernet Smart Switches (parfois aussi appelés switches intelligents) sont de plus en plus prisés pour les réseaux de taille moyenne. Ils permettent l’accès aux fonctions de gestion du commutateur, comme le contrôle des ports, l’agrégation des liens et le VPN grâce à une interface Web simple et un navigateur Web intégré. Ils ne disposent toutefois pas de fonctions de gestion SNMP ni d’une CLI. Les Smart Switches intelligents doivent généralement faire l’objet d'une gestion individuelle et non groupée.

Bien que les fonctions de gestion accessibles grâce aux Smart Switches soient moins larges que celles offertes par un commutateur géré, ils sont de plus en plus complets et proposent désormais la plupart des fonctions propres à un Ethernet Switch Manageable.

Pour en savoir plus sur
les Smart Switches de Black Box

Switch Ethernet Industriel

Dans les environnements industriels, il faut privilégier les commutateurs adaptés aux besoins spécifiques. Les Switches ethernet industriels sont spécialement conçus pour diverses connexions réseau telles que la distribution d’énergie dans les centrales intermédiaires, le contrôle des caméras de sécurité sur le terrain, ou pour d’autres usages.

Les Switches industriels établissent une liaison réseau entre les environnements industriels et les applications de l’entreprise. Ils sont conçus pour des applications stratégiques, pour résister à des températures extrêmes et aux conditions difficiles dans une multitude d'environnements, en entrepôts ou pour le contrôle du trafic. Dans les installations les plus exigeantes, les Ethernet Switches Manageables sont utilisés avec des VLAN. Il est ainsi possible de grouper les appareils par service (par ex. : IT/Logistique), isoler le trafic entre ces groupes de sorte que les données stratégiques puissent transiter sans retard vers le poste adéquat, et augmenter le niveau de sécurité du réseau.

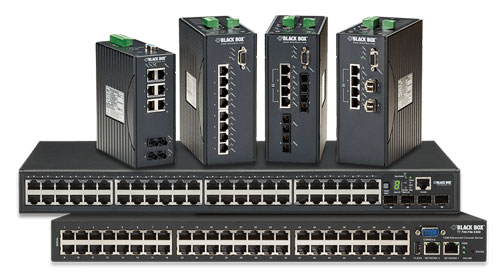

black box ethernet industrial switches

Quand et où l’utiliser ?

Les switches industriels sont spécialement conçus pour résister à des températures extrêmes (-40 °C à +85 °C), aux vibrations, aux chocs, tout en contribuant à la rentabilité et à la sécurité du réseau. Ces commutateurs permettent d’acheminer les données en cas de panne d'une section spécifique du réseau. Si vous adoptez la redondance, le réseau pourra rapidement rétablir la communication, sans interruption.

Caractéristiques des switches industriels

Options de montage Rail DIN, tableau
Environnement Environnements difficiles, dont les usines, les sites d’extraction du pétrole et gaz, les véhicules et bateaux militaires, les commandes CVAC, la sécurité et la surveillance, etc.
Température opérationnelle Etendue
Refroidissement Refroidissement par convection avec points d'entrée limités
Alimentation Entrée DC - pour plus de sécurité dans le panneau
Conditionnement Conçu pour résister aux chocs et aux vibrations

Les commutateurs industriels sont spécialement conçus pour les applications nécessitant les éléments suivants :

  • Prioriser, partitionner et organiser un réseau à haut débit fiable.
  • Transmettre, entre autres, la vidéo vers un site de production.
  • Garantir la disponibilité des systèmes de contrôle sans compromettre la qualité, la fiabilité et la sécurité.
  • Offrir un haut débit et limiter le temps de réponse des applications sensibles, comme la vidéo et/ou la voix, si celles-ci sont mélangées avec les données sur les mêmes circuits destinés à prendre en charge les applications industrielles sans recourir à une configuration complexe.
  • Offrir des fonctions de sécurité informatique pour renforcer le réseau sans frais supplémentaires.
  • Limiter le temps d’arrêt en basculant simplement d’un Switch Non Manageable à un Switch Industriel Manageable.

Dans les environnements industriels, lorsque les conditions sont difficiles, il convient de souligner l’importance de la PoE. Les commutateurs PoE peuvent alimenter à distance les appareils, ce qui permet d'éviter les restrictions imposées par l’accès aux prises de courant. Cela permet de centraliser l’alimentation primaire et secondaire. Les commutateurs PoE offrent des fonctions les plus diverses : applications de surveillance, alimentation de téléphones VoIP, liaison secondaire pour le trafic de caméra IP et point d’accès Wi-fi grâce mais aussi, les terminaux vidéo pour la vente, la signalisation intelligente ou les systèmes d'information pour les commerces, par exemple. Globalement, ces commutateurs PoE simplifient l’utilisation des appareils dans les espaces extérieurs et les zones moins accessibles. Ils permettent ainsi une économie de 700 à 1500 euros par point d’accès (AP).
