Constitution d'un câble fibre optique

Constitution d'un câble fibre optique

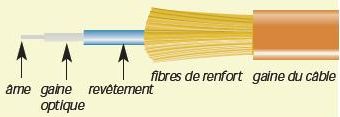

Un câble fibre est composé d’une âme, d’une gaine optique, d’un revêtement, de fibres de renfort et d’une gaine de câble.


Âme

Support physique qui transporte les signaux optiques entre une source de lumière et un équipement récepteur. L’âme est constituée d’un fil continu de verre ou de plastique, caractérisé par son diamètre externe dont la taille est exprimée en micromètres (μm). Plus l’âme épaisse, plus elle peut transporter de lumière. Tous les câbles fibre optique sont calibrés en fonction du diamètre de leur âme. Les trois calibres de fibre multimode les plus courants sont 50 μm, 62,5 μm et 100 μm.


Gaine optique

fine couche qui entoure l’âme de la fibre, et sert de barrière pour retenir les ondes lumineuses et provoquer la réfraction. Elle permet aux données de circuler sur toute la longueur du segment de fibre.


Revêtement : couche de plastique qui entoure l’âme et sa gaine,destinée à renforcer l’âme, à absorber les chocs et à offrir une protection supplémentaire contre les courbures excessives du câble. L’épaisseur des revêtements est exprimée en micromètres (μm) et peut aller de 250 à 900 μm.
Fibres de renfort : aident à protéger l’âme contre l’écrasement et les tensions excessives lors de l’installation. Il peut s’agir de fibres de Kevlar® de fils renforcés, de tubes remplis de gel, etc.
Gaine du câble : couche extérieure standard de n’importe quel câble.
