Protection électromagnétique et montage

Les sites industriels sont soumis aux émissions électromagnétiques (EMI) et aux interférences radioélectriques (RFI). Les interférences et le bruit EMI/RFI sont la source de signaux indésirables qui nuisent aux performances du réseau. Comparés aux matériels de bureau ou de centres informatiques, les équipements destinés aux applications industrielles sont conçus pour résister à des niveaux d’émission électromagnétique bien supérieurs. Généralement, ces matériels sont enfermés dans des boîtiers blindés. Le recours à des filtres capacitifs, ou même à des revêtements spéciaux, permet d’absorber les signaux électromagnétiques.


Consultation gatuite de 30 minutes


Montage

Les matériels destinés aux environnements de bureau ou de centres informatiques sont en coffret individuel ou se montent en baie ou en bâti sur des rails 19". A contrario, les équipements industriels sont habituellement fixés en applique, vissés sur une surface plane, ou montés sur rail DIN.

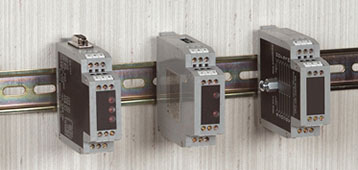

système de montage en environnement industriel

Le rail DIN est  un rail métallique standardisé pour l’industrie. Généralement utilisés dans les armoires électriques, les matériels électriques de petite taille sont spécialement conçus pour y être fixés par encliquetage, parfois à l’aide d'un tournevis. Les équipements sont ensuite reliés entre eux par des câbles électriques.



De nombreux types d’équipement sont disponibles pour montage sur rail DIN : borniers, convertisseurs d’interface, convertisseurs de médias, switchs, répéteurs, parasurtenseurs, automates programmables, alimentations électriques... pour n’en citer que quelques uns.

Un rail DIN standard a une largeur de 35 mm et ses bords relevés constituent deux lèvres de montage. Ses dimensions sont définies par le Deutsche Institut für Normung, un organisme allemand de normalisation. Les rails peuvent être coupés à la longueur désirée. Selon les caractéristiques des équipements installés, il peut être nécessaire de relier le rail à la terre.

Classification NEMA des coffrets

Pour protéger les équipements industriels contre les corps étrangers et les souillures qui pourraient les endommager, l’utilisation de coffrets spécifiques peut être une solution. Souvent employée, la classification NEMA détermine des niveaux de protection selon les caractéristiques techniques d’une armoire ou d’un coffret.

Cette classification NEMA propose un grand nombre de désignations numériques, dont les plus pertinentes sont NEMA 3, NEMA 3R, NEMA 4, NEMA 4X et NEMA 12. Pour en savoir plus, consultez notre fiche technique Black Box explique consacrée aux codes NEMA des coffrets.
