Refroidissement des armoires pour serveurs - Tout ce que vous devez savoir - Black Box

Refroidissement des armoires pour serveurs - Tout ce que vous devez savoir

Black Box explique

Pourquoi préserver la fraîcheur au sein d'une armoire pour serveurs ?

Le matériel réseau, et les serveurs notamment, génèrent une grande quantité de chaleur dans espace relativement confiné. Les serveurs modernes sont plus petits alors que les UC sont de plus en plus rapides. Etant donné que l’essentiel du courant utilisé par ces appareils se dissipe dans l’air sous forme de chaleur, ils peuvent véritablement influencer la charge calorifique d’un centre de données. Les composants se trouvant dans un centre de données de moyenne envergure dégagent suffisamment de chaleur pour chauffer une maison en plein hiver. Si les serveurs et le matériel réseau ne sont pas maintenus au frais, ils risquent la panne, ce qui pourrait limiter leur durée de vie. Les dégâts dus à la chaleur ne sont pas toujours aussi visibles qu’une fonte catastrophique des éléments. Parmi les signes figurent la panne des noeuds ou les pannes matérielles qui peuvent se produire au fil des semaines, voire des mois, provoquant ainsi une défaillance chronique.

Les salles informatiques disposent généralement de matériel spécial, dont des climatiseurs à haute capacité ou des systèmes de refroidissement afin de pallier ce problème. Mais il faut aussi veiller à ce que chaque armoire abritant le matériel réseau dispose d'une ventilation adéquate. Même si le centre de données est refroidi, l’intérieur peut surchauffer si la répartition de l’air est inadaptée.

Comment préserver la fraîcheur au sein d'une armoire pour serveurs ?

La température au sein de l’armoire dépend de nombreuses variables, dont les orifices au niveau des portes, la taille de l’armoire et les types de composants qui s’y trouvent. La méthode la plus directe pour refroidir le matériel réseau consiste à prévoir un débit d’air suffisant. Il faut que chaque serveur, chaque routeur, chaque commutateur soient suffisamment ventilés, quelle que soit sa position dans l’armoire. Il faut un certain volume d’air pour refroidir un appareil jusqu’à sa température idéale. Les fabricants de matériel ne fournissent que très peu d’informations sur la manière d’y parvenir. Toutefois, il existe certaines méthodes élémentaires pour optimiser la ventilation de vos armoires.

1 - Un passage d’air par la porte de l’armoire

La plupart des fabricants de serveurs conseillent une ouverture des portes avant et arrière sur au moins 63 % pour une ventilation optimale. Pour ce faire, vous pouvez retirer la porte ou acheter des armoires dotées de portes perforées. Comme la plupart des serveurs et autres périphériques réseau sont dotés de ventilateurs internes, les portes ouvertes ou perforées peuvent représenter la seule ventilation dont vous avez besoin tant que votre centre de données dispose d’une climatisation suffisante pour dissiper la charge calorifique. Vous pouvez aussi choisir des armoires équipées de panneaux latéraux pour que l’air se trouvant dans chaque armoire ne se mélange pas à l’air chaud d’une autre armoire.

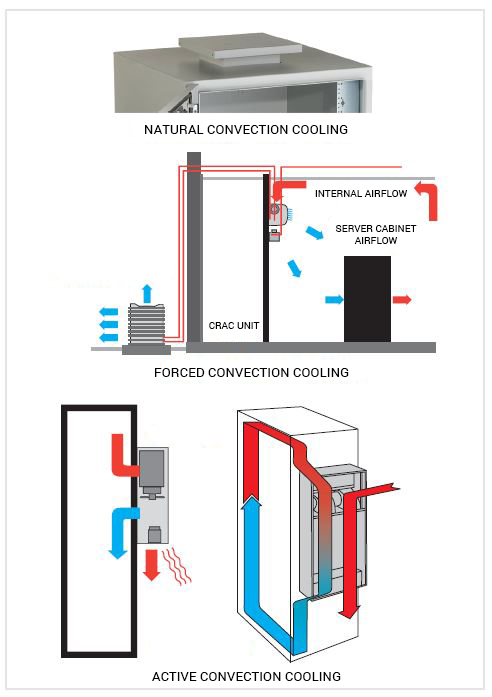

2 - Choix du type de refroidissement par convection nécessaire

Black Box explique

a) Refroidissement par convection naturelle

Le flux d’air circulant d'un environnement plus chaud vers un environnement plus froid se produit naturellement lorsque la température ambiante entourant une armoire informatique est plus fraîche. La chaleur de l’armoire passera naturellement par les parois et la température interne diminuera. Cette méthode est la plus simple, mais c’est aussi la moins efficace étant donné que la différence de température entre les armoires et l’environnement n’est pas suffisamment grande pour refroidir efficacement les composants qui s'y trouvent.

b) Refroidissement par convection forcée

La quantité de chaleur transférée d’une zone chaude à une zone plus fraîche peut être augmentée grâce à un ventilateur ou une soufflerie permettant de réduire la résistance thermique de la barrière séparant ces deux environnements. Dans le cas d’une armoire IT, ce sont les ventilateurs qui offrent un refroidissement par convection forcée. Mais que se passe-t-il si l’air extérieur comporte des contaminants, comme la poussière ou l’huile ? Le ventilateur permet le refroidissement dont vous avez besoin, mais il risque aussi de déposer ces contaminants sur les composants électriques. Lorsque la contamination de l’air est un problème, un échangeur de chaleur air/air en circuit fermé représente la meilleure solution. Toutefois, à l’instar de la convection naturelle, la quantité de chaleur extraite de l’armoire est fonction de la température ambiante.

c) Refroidissement par convection active

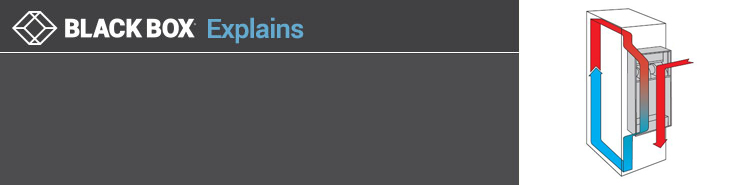

Lorsque la convection naturelle ou la convection forcée ne permet pas un transfert de chaleur suffisant pour refroidir les composants de l’armoire, un climatiseur peut s’avérer nécessaire. Il permet d’installer un circuit fermé nécessaire lorsque les composants se trouvant dans l’armoire doivent être protégés contre des éléments tels que la poussière, la saleté ou les liquides. De plus, les armoires climatisées, comme ClimateCab™ de Black Box, vous permettent d'économiser l’énergie, car il suffit de refroidir l’armoire, pas l’intégralité de la salle ou du centre informatique.

Le calcul de la capacité de refroidissement requise constitue une étape essentielle pour le choix d'un climatiseur correctement dimensionné. La capacité de refroidissement des climatiseurs pour armoires informatiques varie de 0,3 kW à 5,8 kW, en fonction de la charge calorifique interne et le transfert de chaleur. Un calcul précis est donc essentiel pour choisir le matériel adapté.

Découvrez la capacité de refroidissement de ClimateCab™ de Black Box.

3 - Placement du matériel et du ventilateur pour le serveur

Ne surchargez pas l’armoire en tentant d’y installer un trop grand nombre de serveurs. Une capacité de 75 % à 80 % suffit. Laissez un espace de 1U entre les rangées de serveurs pour la ventilation avant/arrière. Prévoyez 4 cm entre le matériel et l’avant et l’arrière de l’armoire. Enfin, veillez à ce que l’espace inutilisé soit fermé grâce à des panneaux pour éviter le brassage de l’air chaud et de l’air froid.

Vous pouvez augmenter la ventilation en installant des ventilateurs pour faire circuler l’air dans les armoires. Les ventilateurs les plus courants se présentent sous la forme de panneaux installés au sommet de l’armoire, et qui extraient l’air sous l’installation ou par les portes. Pour un refroidissement ponctuel, utilisez un ventilateur à monter dans l’armoire.

4- Suivi de température

Pour que vos composants respectent la température idéale, il est important d’en assurer le suivi. La méthode la plus directe consiste à installer un thermomètre dans l’armoire et le contrôler régulièrement. Cette méthode simple et peu onéreuse fonctionne très bien pour les petites installations, mais aucune alerte n’est émise en cas de surchauffe. Un contrôle manuel est nécessaire. Vous pouvez donc ajouter un thermostat qui enclenche automatiquement un ventilateur lorsque la température atteint un certain niveau. Cette technique reste elle aussi abordable.

De nombreux appareils réseau sont livrés avec des sondes de température internes qui peuvent être associées à une adresse SNMP ou IP. Cette méthode est plus efficace car des sondes se trouvent dans les composants, là où la température est véritablement importante. Vous pouvez aussi les contrôler sans quitter votre bureau et vous recevrez une alerte en cas de problème. Des sondes de température existent aussi pour les armoires et vous alertent par le biais du réseau. Bien que ces capteurs ne surveillent que la température de l’armoire et non la température à l’intérieur des appareils, elles peuvent être une solution utile pour votre projet de climatisation, surtout si vos anciens composants ne disposent pas de sondes internes. Consultez le système de contrôle d’environnement AlertWerks de Black Box pour plus d’informations sur les sondes d’armoire.

Solutions de refroidissement des armoires pour serveurs

Le maintien au frais de vos armoires de données et de serveurs ne doit pas forcément être compliqué. Veillez à ne pas surcharger vos armoires. Prévoyez une ventilation adéquate et contrôlez toujours l'état de vos armoires. Les solutions de refroidissement des armoires pour serveurs de Black Box vous aident à protéger votre matériel IT grâce aux meilleurs systèmes disponibles sur le marché.

Black Box explique

* Armoires climatisées pour serveurs :

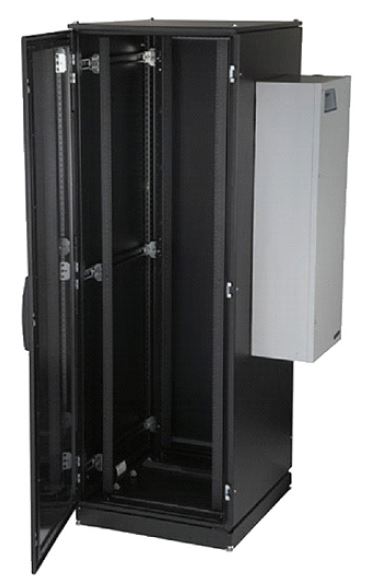

L’armoire ClimateCab IP52 / NEMA-12 est la solution si vous vous cherchez à abriter les serveurs ou le matériel IT hors du centre de données, notamment dans les environnements les plus rudes, et si vous ne disposez pas de système de climatisation. La climatisation à commande numérique (de 0,86 à 2,50 kW) assure la fraîcheur du matériel, même en présence de températures jusqu’à 55 °C, et évite l’accumulation de chaleur grâce à un refroidissement en circuit fermé. Les passages de câble étanches évitent l’échange de chaleur avec l’air ambiant plus chaud. Installez le matériel, branchez l’alimentation pour disposer d'un micro-centre de données autonome complet. Aucun raccordement hydraulique n’est nécessaire étant donné qu'un évaporateur interne élimine la condensation.

Black Box explique

* Ventilateurs pour rack de serveurs :

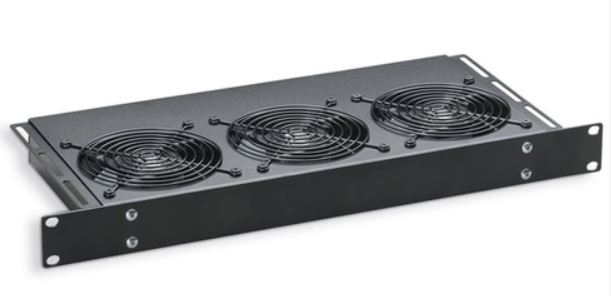

assurez un débit maximal pour votre matériel monté en rack grâce à des tiroirs équipés de ventilateurs Black Box. Ces ventilateurs permettent de faire circuler l’air vers le haut dans l’armoire. Optez pour des ventilateurs montés au sommet de l’armoire ou en rack à fixer sur les rails de 19".
