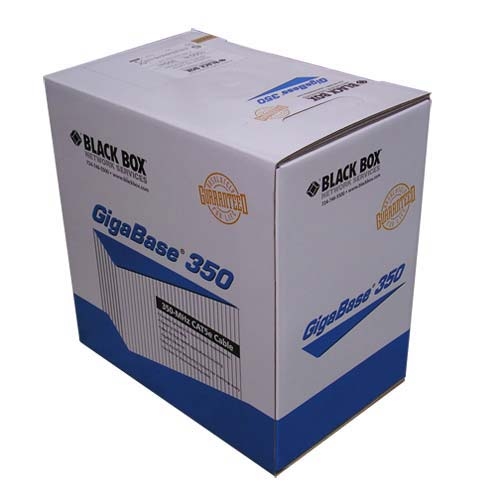

Our high-performance CAT5e LSZH bulk cable, ideal also for HDBaseT applications.
Normes — ISO/IEC 11801,
TIA/EIA 568-B.2,
CPR Euroclass niveau Dca-s2,d2,a2
Conducteurs — Cuivre nu monobrin ;
calibre : 24 AWG ;
constitution : 1 brin de diamètre 0,50 ± 0,02 mm
Isolation — Matériau : HDPE ;
épaisseur moyenne : 0,19 mm, mini. 0,18 mm ;
diamètre : 0,88 ± 0,05 mm ;
élongation : 300% ;
tension maximale : 1,69 kg/mm² ;
couleurs : blanc/liseré bleu et bleu ;
blanc/liseré orange et orange ;
blanc/liseré vert et vert ;
marron/liseré marron et marron
Gaine — Matériau : LSZH ;
épaisseur moyenne : 0,5 mm, mini. 0,46 mm ;
diamètre : 4,8 mm ± 0,3 mm ;
élongation : 100% ;
tension maximale : 0,91 kg/mm² ;
Impédance caractéristique — 121,9 ohms, à 100 MHz, 136,9 ohms à 350 MHz
Résistivité CC du conducteur à 20 °C — 19,38 ohms/100 m maxi
Asymétrie de résistivité à 20 °C — 5% maxi
Capacité mutuelle à 1 kHz — 56 pF/m maximum
capacité mutuelle : 5,6 nF/100 m maxi
Capacité asymétrique — 330 pF/100 m maxi entre paire et terre
Vitesse de propagation nominale (vélocité) — 69%
Délai de propagation — 537,6 ns/100 m maxi. À 100 MHz ;
écarts de propagation (skew) : 45 ns/100 m maxi.
Tension maximale de service — À 75 °C, 300 V rms
