DCX, matrice KVM numérique CATx

Le DCX est une solution flexible, haute performance, de matrice KVM 10 ou 30 ports. Ce switch matriciel abordable est conçu pour les applications de petite à moyenne taille où la commutation rapide et fiable de la vidéo numérique HD, de l’audio et de l’USB est essentielle. Des modules d’accès au serveur (SAM) « Zéro U », alimentés par l’interface, étendent les signaux DVI, DisplayPort ou VGA et USB sur un câblage CATx blindé.

Petit mais puissant
Petit en termes de coût et de par sa taille, mais puissant par ses fonctionnalités et ses performances, le DCX est la solution idéale pour la surveillance et le contrôle de process, les studios de diffusion, les laboratoires médicaux, les bancs d’essai et des datacenters de pointe. Utilisez-le dans toute application KVM haute performance qui doit connecter jusqu’à 23 ordinateurs cibles et plusieurs utilisateurs sur des distances allant jusqu’à 50 m du switch central.

Interface utilisateur intuitive

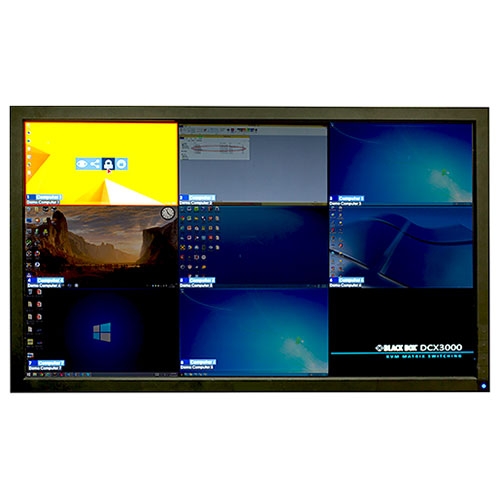

Originale, l’interface graphique utilisateur (GUI) se démarque des traditionnels menus textuels à l’écran (OSD) avec l’emploi de vignettes de prévisualisation à rafraîchissement automatique, ce qui offre à l’utilisateur un confort d’utilisation plus intuitif. Il est aussi possible de changer de cible en utilisant des raccourcis clavier pour aller encore plus vite.

Tous les appareils connectés sont automatiquement mis à jour sur la page d'interface, afin d’obtenir une « vision » instantanée de la matrice et de gagner en confort d'utilisation.

Zéro compression, perfection des pixels
Contrairement à d’autres systèmes KVM numériques, le DCX restitue chaque pixel de chaque trame vidéo avec une compression et une latence nulles. En outre, le commutateur accepte vraiment l’exploitation en modes simple et double vidéo, afin de répondre même aux besoins des applications graphiques les plus exigeantes et de garantir une parfaite synchronisation vidéo pour des applications multi-écrans.

Configuration sécurisée
La configuration sécurisée du système est accessible via l’interface utilisateur Web compatible avec les tablettes et les portables. L’interface utilisateur donne le choix à l’administrateur de contrôler toutes les connexions d’appareils, en autorisant la définition de modes d’accès en vidéo seule, partagé, privé et exclusif (en mode privé, les autres utilisateurs sont en mesure de voir la vidéo partagée, mais sans possibilité d’accès clavier/souris à la cible. En mode exclusif, il n’existe aucune possibilité d’accès par aucun autre utilisateur).

Fiabilité 24/7
Le switch DCX utilise une double connexion d’alimentation à verrouillage qui permet une redondance de l’alimentation tout en indiquant continuellement son état pour assurer un véritable fonctionnement 24/7 en toute fiabilité.

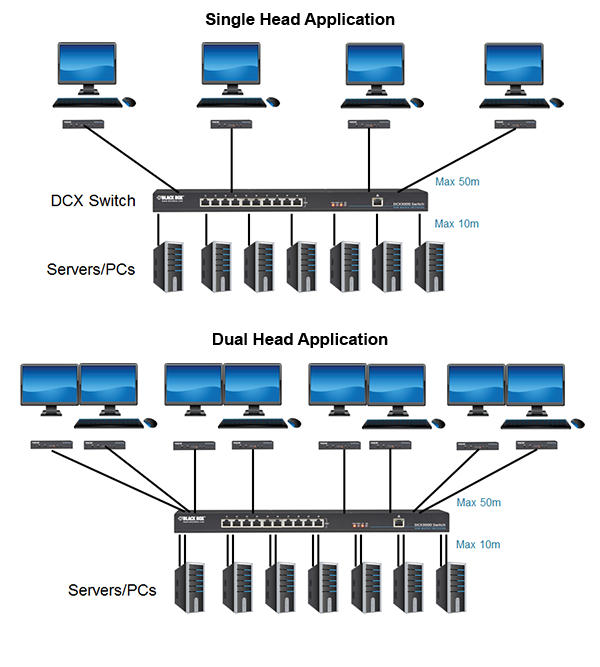

Conception du système
Le switch matriciel 30 ports au format surbaissé est au cœur du système. Les ports sont flexibles et configurables en entrée ou en sortie. Les circuits du commutateur prennent en charge jusqu’à 23 ordinateurs. Il suffit de choisir le SAM approprié pour chaque serveur et de raccorder des câbles CATx entre les SAM et les ports du switch, avec une longueur jusqu’à 10 mètres.

Il est possible d’ajouter librement des utilisateurs au switch. Commandez un boîtier utilisateur fournissant les interfaces nécessaires pour chaque utilisateur, puis connectez-le au switch par câble CATx jusqu’à 50 mètres de longueur et vous y êtes.

Vous pouvez même utiliser un module d’accès au serveur relié directement à un boîtier utilisateur par câble CATx. De cette façon, vous pouvez réaliser une extension KVM peu coûteuse en DVI ou en Display Port avec USB, sur des distances allant jusqu’à 50 mètres.

Améliorez votre système DCX grâce à des fonctions multi-écrans et d’extension IP
Bureau élargi multi-vues et multi-écrans
La gamme DCX est totalement compatible avec le commutateur clavier/souris Freedom II (KV0004A-R2). Associez le DCX avec Freedom pour un bureau élargi multi-vues et multi-écrans. Affichez plus de 90 sources en même temps et choisissez n’importe quel signal grâce à la fonction Glisser/Activer.
Portée élargie sur IP
Associez le récepteur DCX au module d’extension IP Agility KVM pour un accès à distance par IP ou VNC.

Vous pouvez aussi combiner les trois solutions (DCX, Agility et Freedom) pour un bureau élargi ultra-professionnel multi-écrans, multi-vues offrant une grande portée grâce au protocole IP.

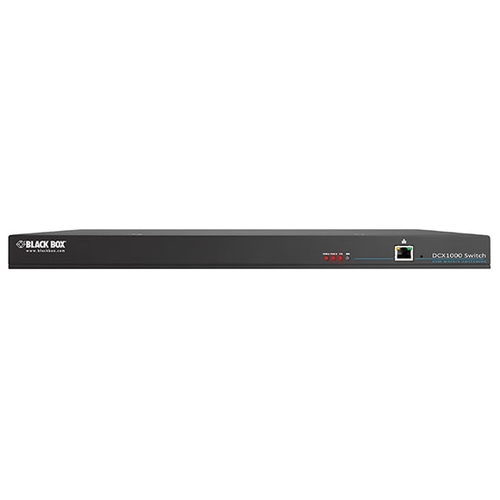

Commutateur de matrices KVM DCX1000
Résolution – 1920 x 1200 à 60 Hz
Distance –
Entre le SAM et le commutateur : 10 m maximum ;
Entre le commutateur et l’unité distante : 50 m maximum <
Câbles conseillés — CAT6/6A/7 pleins, blindés, 0,2 mm²
Certificats – TUV, CE, RoHS2, FCC
Raccords –
Face avant : (1) 10/100/1000 RJ-45 ;
Face arrière : (10) ports RJ-45 ; (1) DB9 M; (2) prise d’alimentation verrouillable 3 positions Hirose
Alimentation - alimentation en ligne externe (référence PS655)
Taille – 3,17H x 43,33L x 15,87P cm
Poids – 1,59 kg

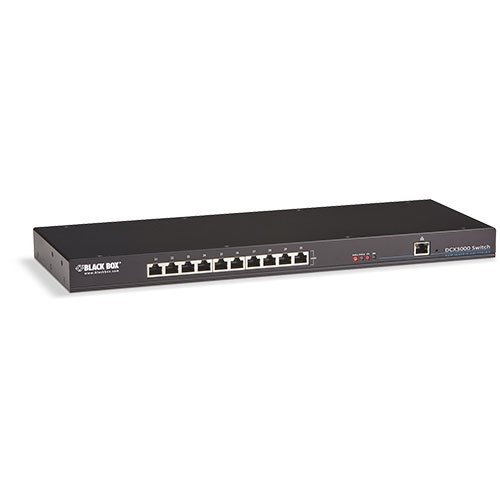

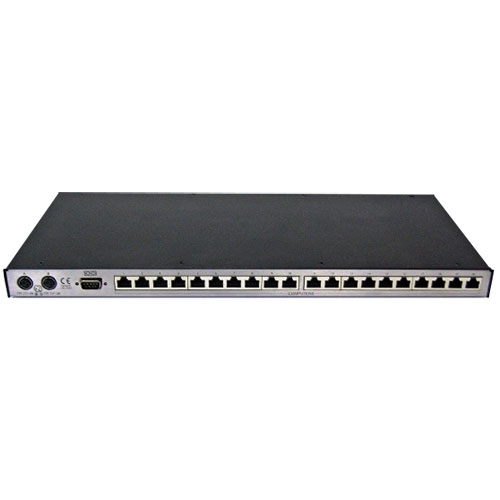

Switch matriciel KVM DCX3000
Résolution —
Jusqu’à 1 920 x 1 200 à 60 Hz ou 1080p
Canaux vidéo jusqu’à 1,65 Gbits/s
Distance —
10 m maximum vers les modules d’accès au serveur
50 m au maximum vers les boîtiers utilisateurs distants
Câbles recommandés — CAT6 ou 7 monobrin, 24AWG, blindé (pour les câbles testés voir les produits supplémentaires ci-dessous)
Gestion — Configuration et mises à jour en mémoire Flash via le port de réseau
Commutation — Via les menus à l’écran (OSD) ou par raccourcis clavier
Connecteurs —
30 RJ-45 (à relier aux extrémités par câble CATx)
1 port RJ‑45 d’administration/de réseau
1 port de la console DB9
2 prises d’alimentation à verrouillage
Alimentation — Double entrée : 90–240 V ca, de 47 à 63 Hz, sortie 12 V cc, 2 A
Taille — H 31 x L 435 x P 160 mm
Poids — 1,9 kg


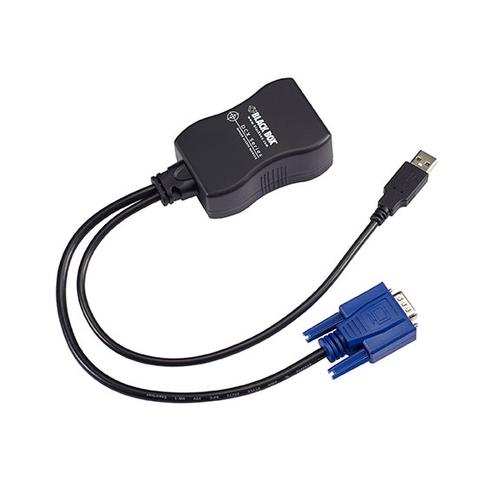

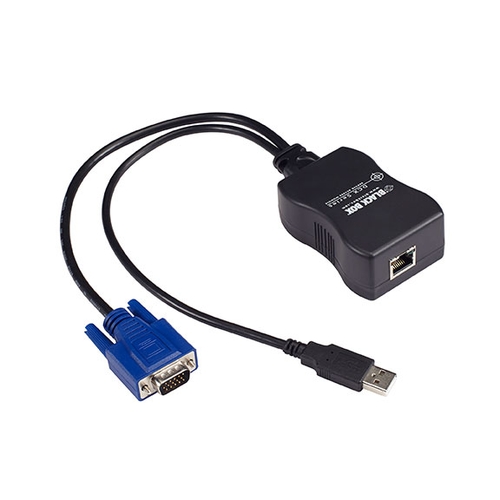

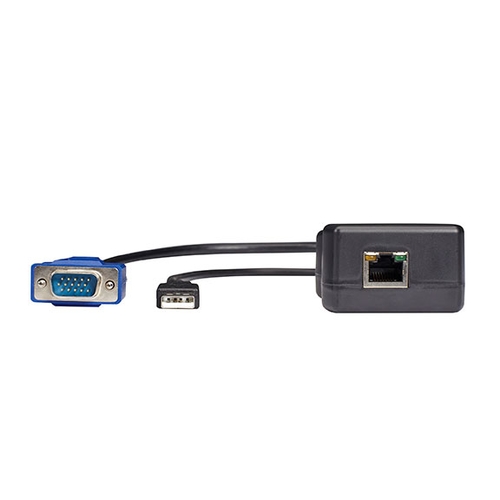

Modules d’accès du serveur
Connecteurs —

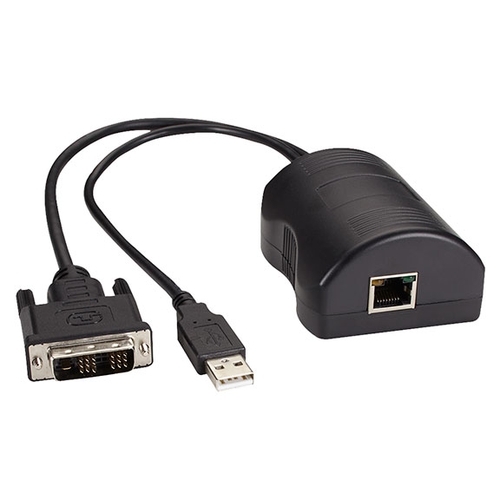

DCX3000-TVP : 1 DVI-D, 2 USB Type B

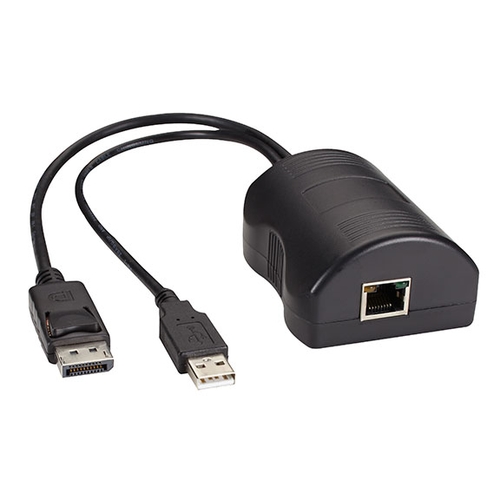

DCX3000-DPT : 1 DisplayPort (2) USB Type B
Sur les deux : 1 RJ-45 pour la connexion du commutateur
Taille — Zéro U
Alimentation — Via l’interface USB, consommation < 500 mA
Distance — 10 m au maximum jusqu¦au switch DCX

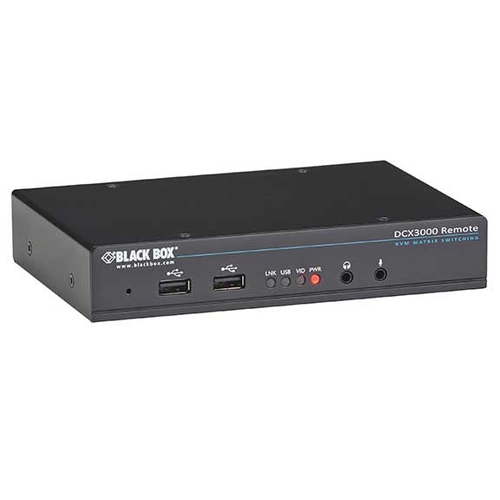

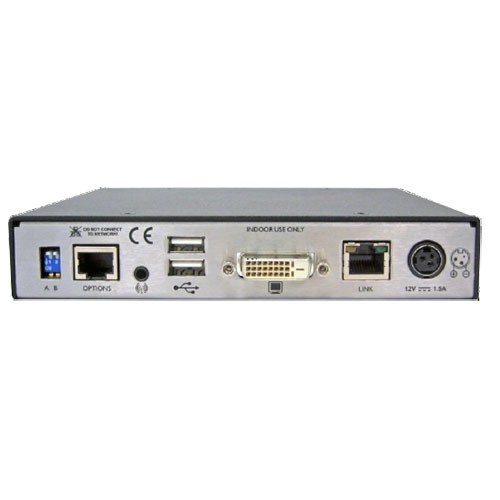

Boîtier utilisateur distant (DCX3000-DVR)
Connecteurs —
Vidéo : 1 DVI-D (HDMI via adaptateur)
2 USB type A
1 RJ-45 (liaison vers le commutateur)
1 port auxiliaire RJ‑45)
1 prise d’alimentation à verrouillage
Distance — 50 m au maximum vers le switch DCX
Alimentation — Adaptateur secteur externe, entrée 100–240 V ca, sortie 12 V cc, 1,5 A
Montage — Sur table, en baie ou sur rail DIN, avec kits de fixation optionnels
Taille — H 31 x L 170 x P 120 mm
Poids — 0,6 kg

(1) Commutateur matriciel KVM numérique
(1) Alimentation 12VDC, 5A avec cordon d'alimentation
(1) Enveloppe d'information avec URL vers le site Web
(1) Oreilles de montage en rack 19" avec matériel de montage

DCX3000-DVR
(1) Commutateur matriciel numérique à 30 ports
(1) Alimentation 12 V CC, 5 A
(1) Oreilles de montage en rack 19 "" avec matériel de montage

DCX1000
(1) Commutateur matriciel KVM numérique à 10 ports
(1) bloc d'alimentation 12 VDC, 1,5 A avec cordon d'alimentation
(1) Oreilles de montage en rack 19" avec matériel de montage

DCX3000
(1) Commutateur matriciel KVM numérique à 30 ports
(1) bloc d'alimentation 12 VDC, 1,5 A avec cordon d'alimentation
(1) Oreilles de montage en rack 19" avec matériel de montage
