Commutation KVM et périphériques avec traitement d’images
Le ServSwitch 4Site Flex affiche simultanément quatre ordinateurs ou sources vidéo analogique ou numérique sur un unique écran, en temps réel, avec des vidéos fluides sans réduction de la vitesse de rafraîchissement ni perte de trames. Il est possible de redimensionner chaque entrée vidéo et de la repositionner n’importe où sur l’écran. Les sources informatiques sont contrôlables depuis un seul clavier et une seule souris, ou par écran tactile. Chacun des ports d’entrée peut être en DVI-D ou en VGA. Les interfaces clavier et souris utilisables sont PS/2 ou USB. Le port console est réglable pour sortir le signal vidéo en analogique VGA ou en numérique DVI. Le clavier et la souris de la console sont uniquement en USB.
Pour afficher plus de quatre sources en même temps sur un unique écran, reliez plusieurs ServSwitch 4Site Flex en cascade. Le switch est une solution matérielle indépendante de tout système d’exploitation et offrant un haut niveau de fiabilité.
Excellente performance vidéo
Le ServSwitch 4Site Flex traite les signaux vidéo analogique (VGA) et numérique (DVI, HDMI via adaptateur) via ses ports DVI-I en entrée comme en sortie. Différents modes vidéo sont pris en charge dans toute combinaison d’entrée et de sortie, y compris le HDTV jusqu’en 1 920 x 1 200. La prise en charge intégrée du chiffrement HDCP permet d’afficher parfaitement les films et les animations. Lors du redimensionnement plus ou moins grand de la vidéo, le filtre d’interpolation hautement sophistiqué à 6 symboles garantit une qualité remarquable de l’image et des textes bien lisibles. Le moteur vidéo RVB sur 30 bits procure un rendu extrêmement précis des couleurs comme l’exige le broadcast.
Modes d’affichage
En

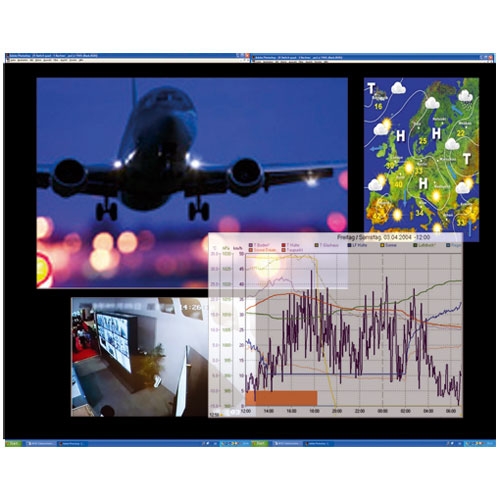

mode Win (fenêtré), toutes les sources vidéo peuvent être librement et indépendamment redimensionnées et repositionnées à n’importe quelle place sur l’écran, comme des fenêtres. Elles peuvent se recouvrir l’une l’autre avec un effet de transparence. Le redimensionnement et le repositionnement s’effectuent à la souris ou à l’écran tactile. Les boutons 1 à 4 en face avant restaurent rapidement l’une des quatre sauvegardes possibles des modes de fenêtrage.
En

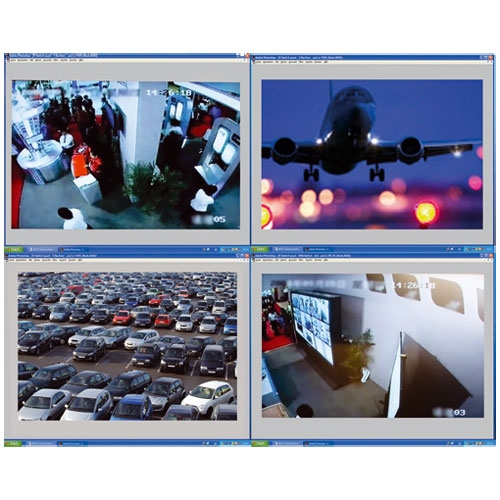

mode Quad , le signal vidéo en sortie est composé des quatre signaux vidéo d’entrée (redimensionnés) qui se partagent quatre « tuiles » égales sur l’écran. Chaque tuile affiche la totalité de l’écran d’une source vidéo ou d’un ordinateur.
Similaire au mode Quad, le
Mode PiP (image dans l’image) combine plusieurs signaux vidéo pour les afficher sur un unique écran. Avec le mode PiP, une seule image principale s’affiche en plein écran et jusqu’à trois autres signaux vidéo apparaissent en vignette sur le côté droit de l’image principale. Il est possible de régler la taille et la position spécifiques de ces images.
En
mode Full, une unique source est affichée à pleine résolution et la totalité de son contenu est entièrement visible. Pour les écrans en mode portrait, chaque image peut être tournée.
Quel que soit le mode multivue activé, vous avez toujours le contrôle total du clavier et de la souris du serveur sélectionné. La commutation intuitive entre les tuiles à l’écran par raccourci clavier ou souris fait basculer l’affichage principal et vous donne le contrôle clavier/souris complet avec le nouvel ordinateur cible. Un simple raccourci clavier vous ramène en affichage plein écran non redimensionné, en situation d’urgence sur l’un des serveurs connectés.
Commutation transparente de périphériques USB

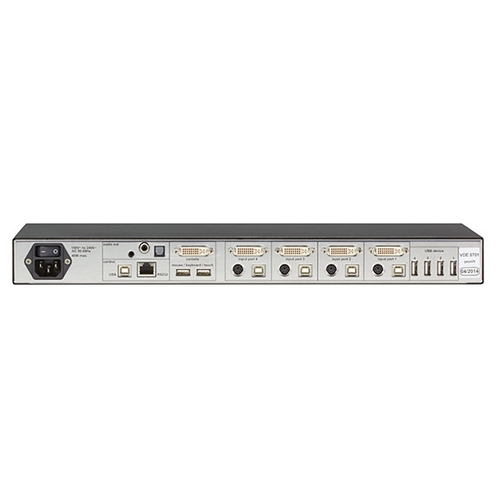

Le ServSwitch 4Site Flex comprend une matrice de commutation USB 2.0 haut débit, transparente, qui aiguille les appareils USB comme les lecteurs biométriques, les mémoires USB et les webcams vers les ordinateurs connectés. La commutation peut être déclenchée automatiquement sur le canal actif ou, manuellement, avec ou sans avertissement. Par exemple, un unique lecteur d’empreintes digitales peut servir à se loguer sur tous les ordinateurs connectés. Il est possible de copier des données d’un ordinateur connecté à l’autre sans passer par un réseau — simplement en utilisant la clef mémoire branchée sur l’un des quatre ports USB 2.0 en face arrière du 4Site Flex.
Audio
Le ServSwitch 4Site Flex prend en charge le son Surround 7.1 par l’entrée HDMI. Les signaux audio sont restitués sur les ports HDMI, S/PDIF (TOSLINK et RCA), ou la prise analogique stéréo 2 voies. L’isolation galvanique de la sortie analogique évite le bruit et le ronflement induits par les boucles de terre. Le volume est réglable depuis les menus à l'écran (OSD) ou par les touches son des claviers multimédias.
Commutation
Il existe six manières différentes de commuter les canaux vidéo et le mode d’affichage :

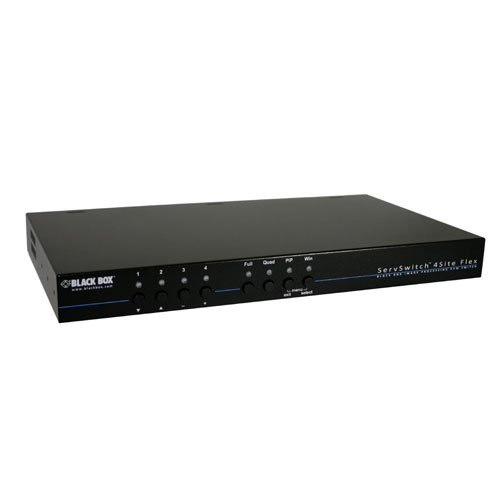

1. en utilisant les boutons en façade du coffret ;
2. en utilisant des raccourcis clavier (hotkeys) configurables ;
3. à l’aide des fonctions de la souris (hotmouse) ;
4. en utilisant un programme externe de configuration sur un ordinateur distant ;
5. via un port série, en utilisant le protocole XML DCP ;
6. à l’aide d’un écran tactile USB.
Applications
Les fonctionnalités du ServSwitch 4Site Flex couvrent des environnements variés et de nombreuses attentes différentes. Il arrive que les programmeurs préfèrent avoir un seul écran sur leur bureau tout en gardant le contrôle d’autres processus, comme des compilateurs en tâche de fond sur une deuxième, troisième ou quatrième station de travail. Dans des centres d’exploitation réseaux ou autre environnement de salle de contrôle, il est possible de surveiller et de contrôler plusieurs sources depuis un seul écran. En particulier au sommet d’un système de commutation KVM multi-utilisateur de grande taille, le ServSwitch 4Site Flex peut concentrer les signaux KVM de jusqu’à 4 consoles utilisateurs. En vous servant alors d’un prolongateur KVM, vous pouvez déporter ces quatre signaux KVM à la fois sur un seul câble CATx ou fibre optique, en temps réel. Même sur IP, il est possible de router jusqu’à quatre signaux ou de les déporter jusqu’à un dispositif de visualisation distant, pour gagner en capacité de contrôle.
Voyez le défilement d'image
http://www.slideshare.net/blackboxns/4site-flex-multiviewer-kvm-switch
