Comblez la distance

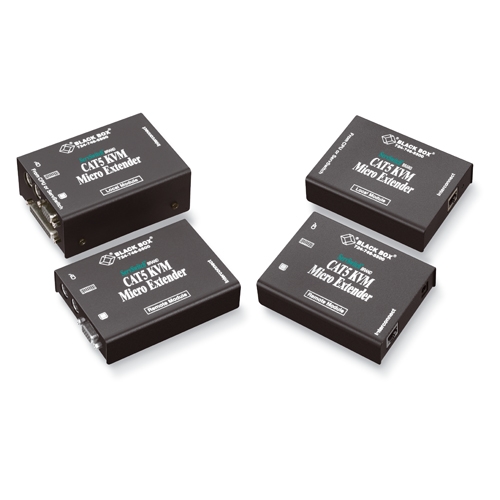

Les Kits Micro-prolongateur ServSwitch CAT5 BLACK BOX®permettent d’exploiter une console KVM jusqu’à 50 mètres de l’unité centrale. Ils acceptent même des résolutions élevées jusqu’à 1 280 x 1 024 à 75 Hz (S-XGA).
Le module local intègre une gestion intelligente du clavier et et de la souris qui rend le kit compatible avec tous les PC et serveurs sur plate-forme PS/2, y compris les stations RS/6000T et HP® UNIX®. Elle assure la continuité de fonctionnement qui évite à un serveur connecté de se bloquer, même si le câble CAT5 de liaison est débranché ou en l’absence de clavier ou de souris sur le module éloigné.

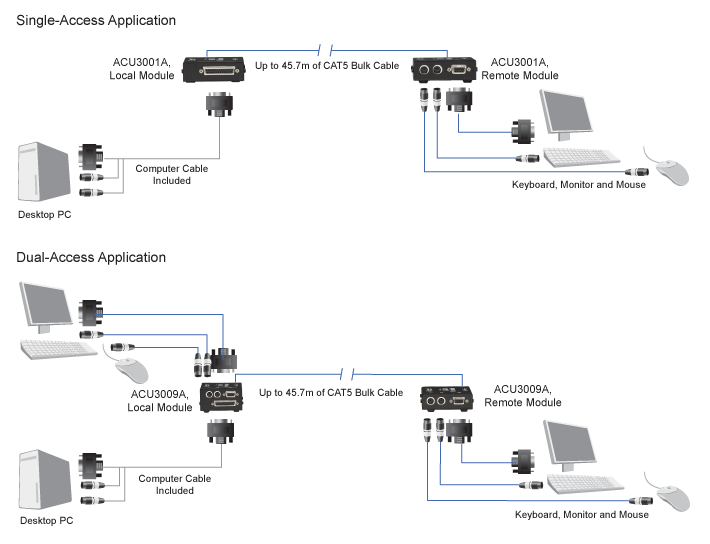

La version double accès (ACU3009A) permet en outre de brancher une console KVM locale pour administrer une unité centrale surplace, lorsque l’accès direct à l’UC est nécessaire, par exemple pour une question de maintenance. Les signaux KVM sont partagés entre la console locale et la console distante.
Une temporisation réglable arbitre l’accès entre les claviers et les souris partagés. Tant que l’utilisateur presse une touche de clavier ou bouge la souris, sur la console locale ou sur la console distante, l’utilisateur a le droit d’accéder au serveur. Le signal vidéo est continuellement présent sur les deux écrans, local et distant, sauf si l’opérateur local désireux de ne pas être dérangé utilise un raccourci clavier qui bloquera la console éloignée.
Avec le Kit multimédia (ACU3022A), vous bénéficiez du déport bidirectionnel du son stéréo et d’un port RS-232/V.24 transparent jusqu’à 19,2 kbits/s. Un simple câble CAT5 suffit pour envoyer les signaux RS-232/V.24 et audio en même temps que les signaux vidéo. C’est la solution économique et peu encombrante pour connecter les vidéoprojecteurs de plafond dans une salle de conférence sur un PC ou ordinateur portable situés à une distance de 15 à 50 mètres maximum.
Simple accès — Oui
Double accès — ACU3009A uniquement
Tension d’écrêtage — 15 volts
Compatibilité — Clavier : PC/AT®, PS/2® ;
vidéo : VGA, Super VGA, XGA® ;
souris : PS/2 uniquement
Résolution maximale — 1 280 × 1 024 sur 50 m
Connecteurs sur module local —
ACU3001A : 1 DB25 F (unité centrale), 1 RJ-45 (interconnexion) ;
ACU3009A : 1 DB25 F (unité centrale), 1 RJ-45 (interconnexion) ;
1 HD15 F (écran local) ; 2 mini-DIN 6 F (clavier, souris);
Connecteurs sur module distant —
1 RJ-45 (interconnexion), 1 HD15 F (écran) ; 2 mini DIN 6 F (clavier, souris),
1 canon d’alimentation
Alimentation — Module local : par l’UC ;
module distant : adaptateur externe 100-240 V ca, avec cordon secteur
Dimensions — Chaque module ACU3001A : L 79 × P 109 × H 25 mm ;
module local ACU3009A : L 79 × P 109 × H 43 mm ;
module distant ACU3009A : L 79 × P 109 × H 25 mm
|
|
