Rail DIN

Le rail DIN

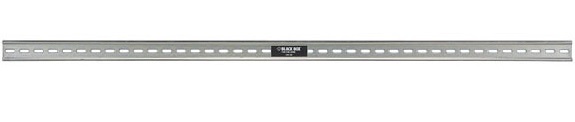

Photo d’u  rail DIN (Black Box DR100)
C’est un rail métallique conforme aux normes industrielles, généralement installé dans un coffret électrique, qui sert de support de fixation à de petits équipements électriques spécialement conçus pour être montés sur ce type de rail. Ils se fixent directement sur les rails, parfois à l’aide d’une vis de serrage, et sont interconnectés.

De nombreux équipements différents peuvent être montés sur rail DIN : borniers, convertisseurs d’interface, commutateurs-convertisseurs  de média, répéteurs, parasurtenseurs, automates programmables, fusibles ou blocs d’alimentation, entre autres.
Les rails DIN permettent de loger des composants dans un espace très réduit. En outre, comme les équipements pour rail DIN sont très simples à monter, à remplacer, à entretenir et à inspecter, ils sont extrêmement pratiques et sont devenus de plus en plus courants ces dernières années.

Un rail DIN standard a une largeur de 35 mm et ses bords relevés constituent deux lèvres de montage. Ces dimensions ont été fixées par l’institut de standardisation allemand Deutsche Institut für Normung. Il s’agit généralement de rails en aluminium ou en acier, qui peuvent être découpés sur mesure. Selon les spécifications des composants qu’il supporte, le rail peut lui aussi être mis à la terre.
