Nouvelle norme TIA pour les cordons de brassage cuivre de 0,32 mm (28 AWG)

Nouvelle norme TIA pour les cordons de brassage cuivre de 0,32 mm (28 AWG)

Black Box explique

Il s'agit d'un cordon de brassage fait de conducteurs plus fins de cuivre monobrin de 0,32 mm (28 AWG), à la différence des cordons de brassage traditionnels, faits de conducteurs 24 AWG (0,51 mm) ou 26 AWG (0,40 mm) plus épais. Il gagne en popularité, notamment dans les centres de données et les salles télécoms les plus denses. Grâce aux performances et aux avantages procurés aux utilisateurs, ce type de câble a été intégré à la norme TIA-568.2-D publiée par la Telecommunications Industry Association.

Dans cet article, nous nous penchons sur les avantages que présente l'utilisation de câbles Slim-Net de 28 AWG et certaines considérations relatives à leur utilisation.

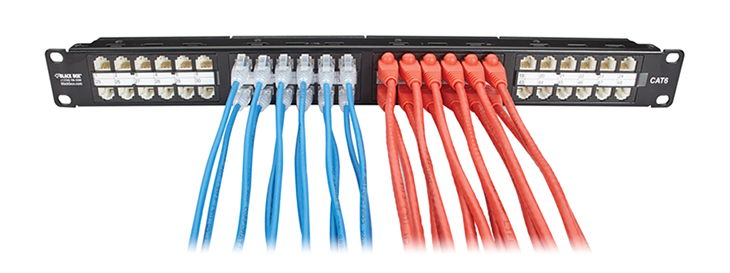

Gamme de cordons de brassage CAT6 et CAT6A de 28 AWG Slim-Net™ de Black Box

Avantages des cordons de brassage CATx de 28 AWG

Avantage 1 : Économies d'espace

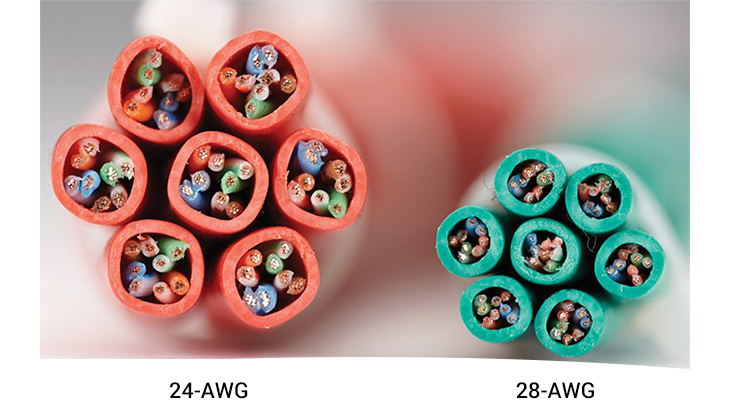

Grâce à un diamètre de 0,32 mm, le câble de 28 AWG représente environ la moitié de la taille d’un câble 24 AWG de 0,51 mm. Vous disposez ainsi d’espace supplémentaire dans les goulottes et les passages de câbles. La différence peut être considérable, comme vous pouvez le constater sur cette photo représentant un tas de câbles 28 AWG par rapport à un tas de câbles 24 AWG.


Cordons de brassage SlimNet de 28 AWG de Black Box

Si l’on calcule l’espace physique occupé par les câbles dans les faisceaux et les raccordements, vous pouvez gagner plus de 50 % de place par rapport aux câbles traditionnels. Ceci peut représenter une différence de taille dans les salles de télécommunications et dans les data centers encombrés.

Avantage 2 : Flux d'air amélioré

Le refroidissement est une préoccupation cruciale au sein des data centers actuels, surtout dans les bâtis et armoires bien remplis. Les câbles CATx de 28 AWG sont bien plus fins que les câbles traditionnels de 24 AWG. Les câbles plus fins prennent beaucoup moins d'espace en face de panneaux de brassage et de l'équipement de réseau. Résultat : une meilleure circulation de l'air et un meilleur refroidissement.

Avantage 3 : Manipulation plus facile

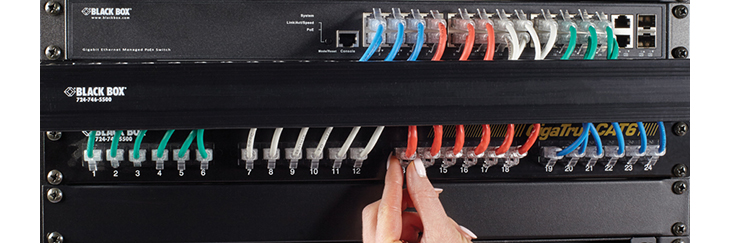

Il y a plus d'espace entre les câbles 28 WG Slim-Net raccordés. Dès lors, ce câble se manipule beaucoup plus facilement. Par rapport aux câbles de 24 AWG, qui représentent souvent une masse dense à l'avant de votre équipement, vous avez plus de place pour saisir les prises lors des installations, des déplacements, des ajouts et des changements. De plus, vous aurez bien plus de facilités à identifier l'attribution des ports.

Avantage 4 : Moins de goulottes

Les câbles Slim-Net 28 AWG sont bien moins encombrants et offrent une meilleure flexibilité que les câbles 24 AWG. Avec un rayon de courbure 70 % plus court que les câbles 24 AWG, vous pouvez aisément relier vos câbles à d'autres équipements ou passer sur le côté. Bref, vous limitez considérablement le nombre de goulottes. Vous libérerez également jusqu'à 50 % d'espace dans les goulottes verticales.


Cordons de brassage SlimNet de 28 AWG de Black Box


Avantage 5 : Conservez de l'espace dans vos armoires

Vous pourrez installer plus de câble dans les panneaux de brassage sur 1U ou 2U les plus denses. Vous gagnez ainsi de la place dans vos armoires. En éliminant les goulottes horizontales, vous conserverez de l'espace précieux dans vos racks. Imaginez le nombre de racks que vous pourriez libérer, vous permettant d'ajouter plus d'équipements ou de réserver de l'espace pour une expansion future. Selon l'utilisation, vous pourriez même libérer suffisamment d'espace pour rassembler deux armoires en une.

Avantage 6 : Prix

Le câble de 28 AWG dispose de conducteurs présentant une plus faible quantité de cuivre. Il coûte donc moins cher que les câbles traditionnels de 24 ou 26 AWG. Du moins, les câbles de 28 AWG de Black Box coûtent moins cher. Ceci peut représenter de réelles économies lorsque vous configurez et patchez des salles de télécommunications et data centers haute densité avec des centaines de câbles.

Avantage 7 : Respect de la norme ANSI/TIA-568.2-D

En juin 2018, la TIA a revu ses 568 normes de câblage afin d'intégrer les cordons de brassage de 28 AWG. La norme stipule que les cordons de brassage peuvent être réalisés à partir de câble de 28 AWG. Elle indique également que la longueur maximale du circuit doit être réduite à moins de 100 m en cas d’utilisation d'un câblage de 28 AWG.

Note : La norme n'évoque pas le câble horizontal doté de conducteurs de 28 AWG.

Avantage 8 : Meilleure visibilité des commutateurs

Etant donné que les câbles réseau de 28 AWG sont plus petits, ils offrent une meilleure visibilité des témoins et des noms des ports.

Avantage 9 : Alimentation PoE

Une des questions revenant le plus fréquemment au sujet du câble Slim-Net 28 AWG consiste à savoir si le câble peut prendre en charge l'alimentation par Ethernet (Power over Ethernet ou PoE) La réponse est simple : oui.

Le câble Black Box est compatible avec tous les niveaux de PoE : IEEE 802.3 avec PoE, 802.3 avec PoE+ et la prochaine 802.3 bt (PoE++). Ceci fait du câble Slim-Net une option plus économique pour l'alimentation des caméras de surveillance, des capteurs de fabrication, des points d'accès sans fil et bien plus encore. La seule considération à garder à l'esprit est qu'en raison de sa plus petite taille, le câble doit être rassemblé en tas plus petits (12 pièces ou moins) pour empêcher toute surchauffe et pour se conformer à la hausse de température de 15° soulignée dans TSB 184.

Cordons de brassage SlimNet de 28 AWG de Black Box

Cordons de brassage CATx de 28 AWG

Les cordons de brassage Black Box de 28 AWG sont une excellente alternative aux cordons de 24 AWG traditionnels, surtout dans les salles de télécommunications et les data centers haute densité où l'espace dans les racks est précieux. Le diamètre plus fin de 4,1 mm représente presque la moitié de la taille d'un câble 24 AWG, il est donc idéal pour économiser de l'espace, réduire l'encombrement et améliorer le flux d'air. Ils sont plus faciles à manipuler. Vous pouvez ainsi limiter, voire éliminer, les goulottes. Ce câble coûte également moins cher que les câbles traditionnels.

Avec presque 50 % d'espace supplémentaire entre les câbles, le câble Slim-Net de 28 AWG est un incontournable. Il est bien plus facile de faufiler vos doigts entre les câbles, d'identifier les ports et d'orienter les câbles. La nouvelle norme TIA-568.2-D fait du câble de 28 AWG un choix idéal pour les petits raccordements. Vous pouvez utiliser un câble de 28 AWG d’un côté et un câble de 24 AWG à l’autre extrémité.

Les cordons de brassage de 28 AWG de Black Box sont livrés avec une garantie à vie.

Black Box propose avec sa gamme Slim-Net™, des câbles réseau CAT6 et CAT6A de 28 AWG en sept longueurs et couleurs. Black Box garantit ses câbles à vie. Consultez la gamme au complet ici.
