Fibre optique simplex et duplex

Fibre optique simplex et duplex : quelles sont les différences ?

Fibre optique simplex et duplex : quelles sont les différences ?

Quelles sont les différences entre la fibre optique simplex et duplex ?

Les câbles simplex et duplex sont deux possibilités pour votre réseau en fibre optique. Le choix du full-duplex ou half-duplex, voire du simplex dépend de votre usage et de votre budget. Découvrez les différences entre la fibre optique simplex et duplex, leurs usages et les atouts de chacun.

Fibre optique simplex et duplex

Les câbles en fibre optique simplex et duplex présentent un gainage serré et des renforts en Kevlar. Les câbles simplex, ou monobrin, ne comptent qu’une seule fibre. L’émetteur et le récepteur se trouvent à chaque extrémité. Ils ne sont pas réversibles.

Les câbles en fibre optique présentaient deux fibres rassemblées par une fine structure réticulaire (zipcord). Un fil transmet les données du point A au point B et le second du point B au point A. Les deux extrémités présentent un émetteur et un récepteur. L’apparition de la transmission en fibre optique monobrin a changé la situation. Solution idéale pour les gestionnaires réseau étant donné qu’elle permet d’augmenter la capacité du réseau et en assurer la fiabilité en raison d’un nombre inférieur de connexions et de plus grandes économies. La transmission en fibre optique duplex monobrin utilise une fibre simple pour envoyer les données dans les deux sens. Il s’agit donc d’une transmission bidirectionnelle ou BiDi. Cette technologie repose sur deux longueurs d’onde voyageant dans des directions opposées. Elle s'obtient en combinant et séparant les données transmises sur une fibre unique en fonction des longueurs d’onde lumineuse (généralement autour de 850, 1300 et 1550 nm). Seuls certains fabricants utilisent ou passent au câble monobrin pour leurs connexions étant donné que le matériel devient très coûteux. Il existe pour certains usages, mais cette méthode est loin d’être répandue.

Les câbles duplex peuvent être half-duplex ou full-duplex. Le câble half-duplex permet la transmission des données dans les deux sens mais pas simultanément. Le câble full-duplex permet un transfert des données dans les deux directions et simultanément.

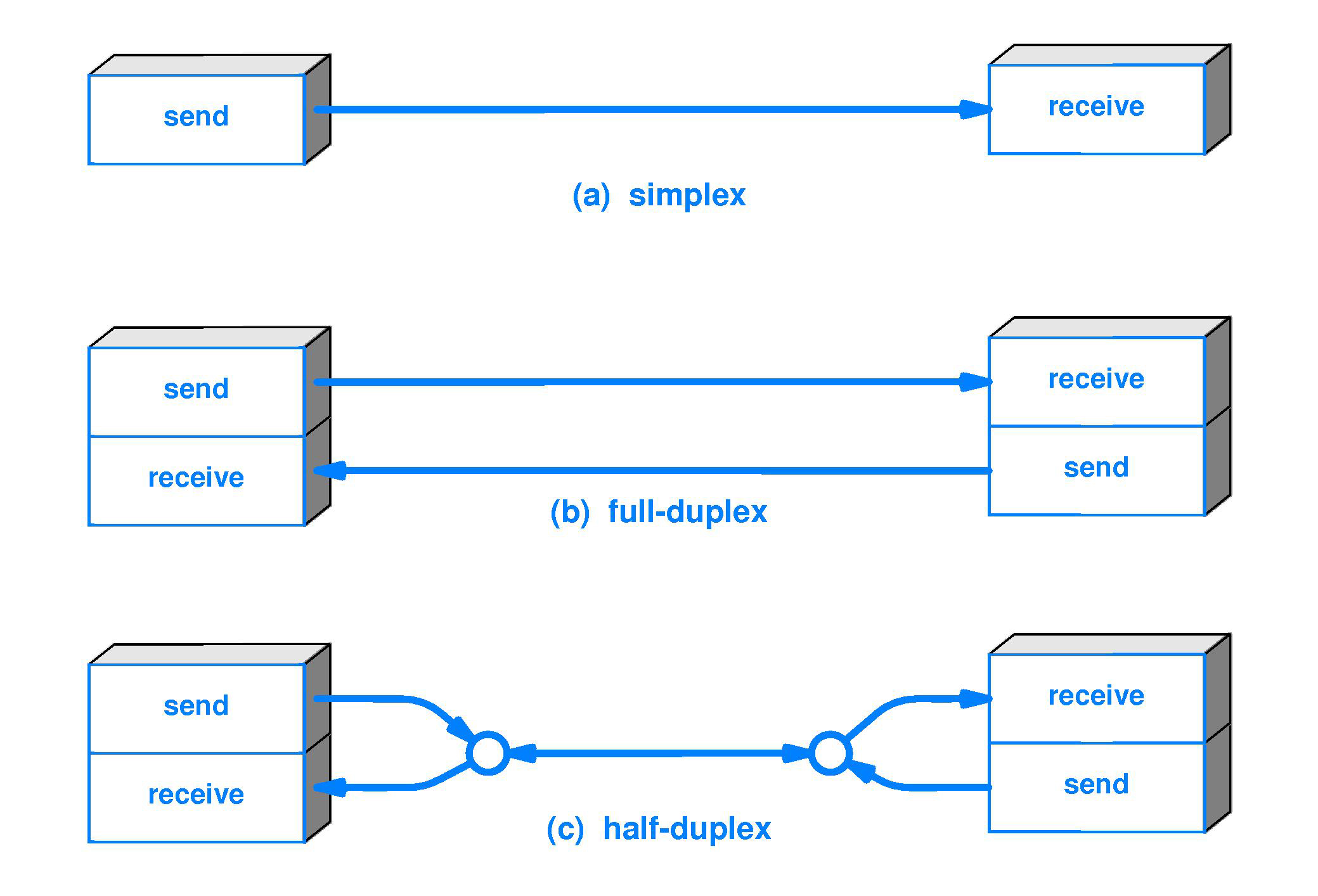

Transmissions simplex et duplex

Usages de la fibre optique simplex et duplex

La fibre optique simplex permet un transfert des données dans une seule direction. Elle représente le choix idéal pour les installations telles qu’une bascule qui transmet les poids des camions vers un poste de contrôle général. Ou pour le suivi d'un circuit d’huile, afin d’obtenir le débit directement au poste de contrôle.

La fibre optique duplex permet le transfert bidirectionnel des données. C’est le choix idéal pour les télécommunications, mais aussi pour les postes de travail, les commutateurs Ethernet, en fibre optique, les serveurs et les ports de dorsale. Les câbles fibre optique multimode simplex peuvent aussi être utilisés pour le transfert bidirectionnel des données en présence d’un signal multiplex.

Fibre monomode et multimode simplex et duplex

Les fibres optiques simplex et duplex sont disponibles en version monomode ou multimode. Le monomode est souvent préférable pour les longues distances car il ne porte qu’un rayon lumineux à la fois. La fibre multimode présente une âme plus large autorisant la transmission d’un volume plus important à un moment précis. Elle convient mieux aux courtes distances en raison d’une plus grande dispersion et une meilleure atténuation. Découvrez les différences entre le multimode et le monomode dans notre article « Fibre optique multimode et monomode ».

Les avantages de la fibre optique simplex et duplex

Etant donné que la fibre optique simplex et half-duplex n’utilise qu’une fibre pour communiquer, elle est souvent moins chère que la fibre full-duplex. Elle autorise aussi un débit entrant supérieur à des vitesses plus élevées. Le principal avantage de la fibre optique full-duplex est une communication bidirectionnelle simultanée. L’inconvénient, c’est qu’elle ne permet que la communication simultanée de deux appareils. Vous aurez donc besoin de meilleures liaisons pour installer des appareils supplémentaires.


Vous avez besoin d’aide pour savoir si la fibre optique full-duplex, half-duplex ou simplex convient le mieux à votre réseau ? Contactez Black Box pour des conseils spécialisés sur votre infrastructure.
